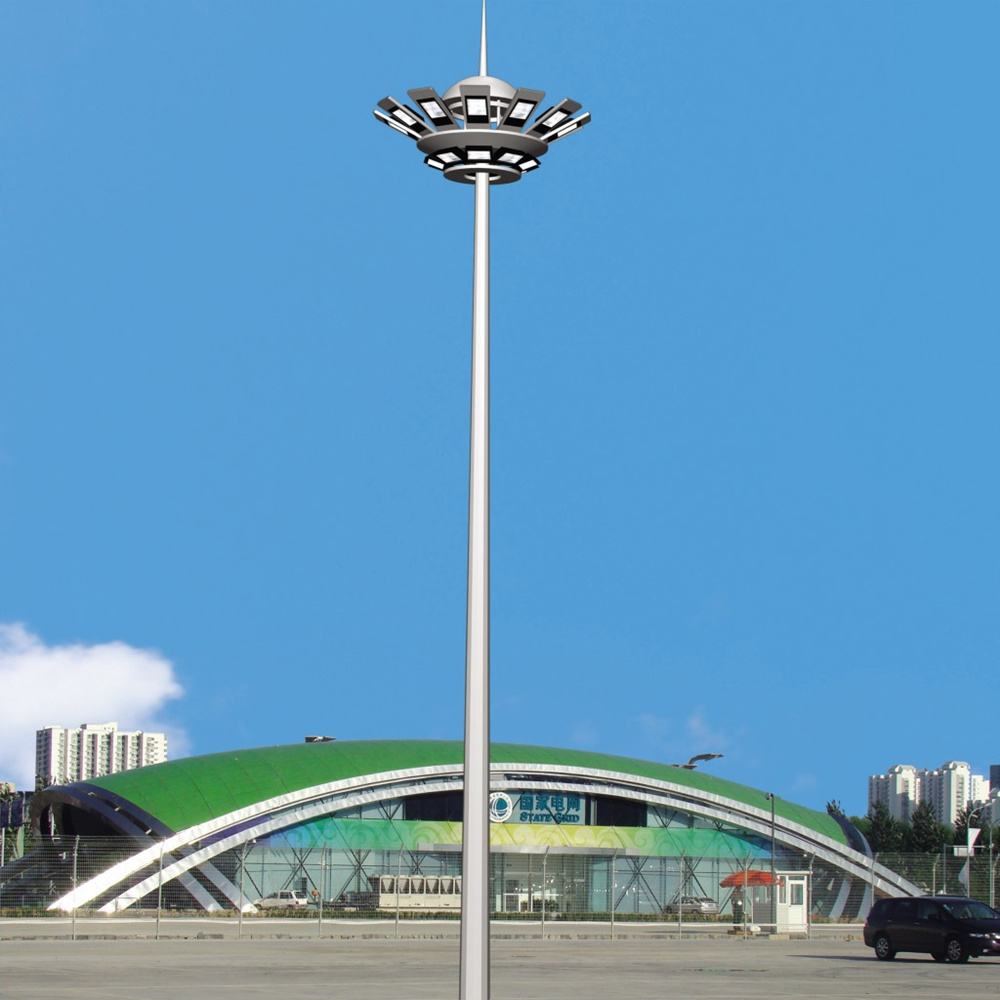

谈谈升降式高杆灯的升降规则

下面是一些升降式高杆灯的相关介绍和规则章程：

一、关于升降式高杆灯的技术数据

1、高度25米;

2、功率6*1KV+2*0.4KV

3、吃风力11级

4、电缆4*4²+1*2.5²橡胶/根 2*2.5橡胶/根

二、高杆灯结构：

1、灯盘;2灯杆;3、传动机构;4、电气控制箱;

1、灯盘部分为：

钢和铝合金(组成)结构。上面装有灯具、整流器、接线盒等。并有防雨装置。检修方便、安全可靠。其电源为220V。光源为400W、1000W高压钠灯泡。灯具的照射角度可在一定范围内进行水平和垂直方向的调整。以满足照明角度需要。

2、灯杆：采用内外热浸镀锌。因此有很好的防锈防腐能力。顶杆装有避雷针、防雨罩、Y型滑轮组成(其中胶木轮走电缆线、钢轮走钢丝绳)装有自动挂钩。底座与灯盘上的定位装置配合将灯盘拖住。灯杆下端装有小门。内装卷扬机及电气设备。

3、传动机构：

由升降电机和电源箱、卷扬机及齿轮箱、钢丝绳组成。卷扬机是由锅轮锅杆、滚筒齿轮及钢丝组成。由电动机带动锅轮锅杆传动。通过齿轮、滚筒及钢丝绳完成灯盘的升降动作。升降机带有刹车装置。升降时灯盘可停在任意位置，不下滑。电动机功率根据提升灯盘的灯盘重量分别为5KW、2KW。上升或下降平均速度为V=3米/分钟左右。钢丝绳的安全系数为9。

4、电气部分：

高杆灯底内室装有电源箱。除了给灯盘照明提供电源，还可以实现灯盘升降控制。为节约能源从接线上分为两组：分别由全夜照明和半夜照明电源供电。分组情况一般为双光源灯具中的灯泡各为一组。即后半夜可以熄灭。所有灯具中的一个灯泡以保持均匀的照明效果。而且降低一半照明，灯盘照明由电源中二只/C45W-30-60A自动开关控制。由两条通用橡胶软电缆分别通过两只NC3(CL46)-25-30-10/220V交流接触器连接。将全夜照明电源和半夜照明电源引到灯盘上的两个接线端子：1JX、2JX然后经接线盒端子。根据需要分别到各个整流器安装单元进而送到各个灯泡。使其按所在组别在全夜提供电源。在灯盘上装有两只障碍灯(超过30米高度以上)。电源箱除设有灯盘照明电源外，还装有一只三板空气开关(16A)作为灯盘升降操作电源。平时将三板空气开关置于断开位置。等需要进行检修维护时，只需将三板开关置于接通位置。即可手持控制按钮在距杆5米外处进行操作。

每次检修完毕前应先用临时短截电缆将灯试亮后恢复。高杆灯顶端装有一根避雷针。

灯具配套的电气需要：灯具工作环境温度-25℃-+65℃。整流器适用于220-230V/50HZ系统。抗电压波动±10%，采用超前稳压型原理制成，以减小启动电流，整流器应和光源匹配。补偿电容采用防爆电容，低损耗型。补偿后的功率因素不小于0.9，灯具应带有支架，其供光角度可调试。

三、 灯盘下降

1、 打开灯杆底座小门，先将灯盘照明电源电缆连接的工业连接器的插头拔下;

2、 按动“上升”按钮使灯盘稍稍升起，操作时应观看孔杆内壁处下标记线。当此标记与钢丝绳上的标记重合时，因立即停止上升。此时自动挂钩已离开挂轴。钢丝绳开始受力，此时用胶布将电缆与钢丝绳分别固定在一起继续下降。

3、 待电缆端头上升超过卷扬机时，则操作人可距5米处以外操作使灯盘落到下托架为止。

四、灯盘上升

接好电源，按动“上升”按钮，使灯盘上升到离灯杆端还有2米左右时注意门孔内。当看到电缆端头时立即停止上升。把固定在钢丝绳上的胶布去掉。在点动“上升”按钮，使灯盘上升。当钢丝绳上的标记与门孔内壁标记重合时。按动“下降”按钮，灯盘被托住，钢丝绳卸力(钢丝绳不能弯曲)此时停止下降。

五、维护检修

1、 卷扬机部分：维护保养灯盘下降后，即可经行检修。首先要除油垢，检查钢丝绳是否断丝、锈蚀、磨损(下降过程中注意钢丝绳情况)。

2、 检查锅轮、锅杆的磨损情况。

3、 检查各部件连接螺栓是否松动。
